这次实验课上布置了另外的任务，即实现 MTFQ 以及工作集算法。

在实验过程中，发现 ucore 并没有对用户进程 swap 提供支持，因此加入了一些修正。

练习 1 完成 ucore 文件系统读文件操作的实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
// 处理一开始的块
if ((blkoff = offset % SFS_BLKSIZE) != 0 ) {
    if (nblks != 0) {
        // 不在一块里
        size = SFS_BLKSIZE - blkoff;
    } else {
        // 在一块里
        size = endpos - offset;
    }

    if ((ret = sfs_bmap_load_nolock(sfs, sin, blkno, &ino)) != 0) {
        goto out;
    }

    if ((ret = sfs_buf_op(sfs, buf, size, ino, blkoff)) != 0) {
        goto out;
    }

    alen += size;
    if (nblks == 0) {
        goto out;
    }

    buf += size, blkno ++, nblks --;
}

size = SFS_BLKSIZE;

// 循环处理中间的块
while (nblks != 0) {
    if ((ret = sfs_bmap_load_nolock(sfs, sin, blkno, &ino)) != 0) {
        goto out;
    }
    if ((ret = sfs_block_op(sfs, buf, ino, 1)) != 0) {
        goto out;
    }
    alen += size, buf += size, blkno ++, nblks --;
}

// 处理最后的块
if ((size = endpos % SFS_BLKSIZE) != 0) {
    if ((ret = sfs_bmap_load_nolock(sfs, sin, blkno, &ino)) != 0) {
        goto out;
    }
    if ((ret = sfs_buf_op(sfs, buf, size, ino, 0)) != 0) {
        goto out;
    }
    alen += size;
}

在读写文件系统的时候，只能按块读写，但是有可能需要读取的文件内容开始和结束偏移没有对齐到块，所以需要单独处理。而 sfs_buf_op 其实内部实现也是按块读取，只是在写入 buf 的时候丢弃一部分数据而已。

在处理开始块的时候，没有对齐的时候有两种情况：

  • 开始和结束地址都在一块里：这时候需要读取的 size = endpos - offset
  • 开始和结束地址不在一块里：这时候需要读取的 size = SFS_BLKSIZE - blkoff

然后就是按块读写中间块，最后读写结束的位置可能也没有对齐到块上，这时候只有一种情况，那就是 size = endpos % SFS_BLKSIZE。

在读写块的时候，首先需要根据 inode 块号获取对应的物理块号，然后调用 sfs_block_op 或者 sfs_buf_op 去操作物理磁盘。操作成功后更新 alen，buf，blkno 和 nblks。

练习 2 完成基于文件系统的执行程序机制的实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
/* (1) create a new mm for current process
     * (2) create a new PDT, and mm->pgdir= kernel virtual addr of PDT
     * (3) copy TEXT/DATA/BSS parts in binary to memory space of process
     *    (3.1) read raw data content in file and resolve elfhdr
     *    (3.2) read raw data content in file and resolve proghdr based on info in elfhdr
     *    (3.3) call mm_map to build vma related to TEXT/DATA
     *    (3.4) callpgdir_alloc_page to allocate page for TEXT/DATA, read contents in file
     *          and copy them into the new allocated pages
     *    (3.5) callpgdir_alloc_page to allocate pages for BSS, memset zero in these pages
     * (4) call mm_map to setup user stack, and put parameters into user stack
     * (5) setup current process's mm, cr3, reset pgidr (using lcr3 MARCO)
     * (6) setup uargc and uargv in user stacks
     * (7) setup trapframe for user environment
     * (8) if up steps failed, you should cleanup the env.
     */
    int ret = -E_NO_MEM;
    struct mm_struct *mm;
    if ((mm = mm_create()) == NULL) {
        goto bad_mm;
    }

    if (setup_pgdir(mm) != 0) {
        goto bad_pgdir;
    }

    struct Page *page;

    struct elfhdr __elf, *elf = &__elf;

    if ((ret = load_icode_read(fd, elf,sizeof(struct elfhdr), 0)) != 0) {
        goto bad_elf;
    }

    if (elf->e_magic != ELF_MAGIC) {
        ret = -E_INVAL_ELF;
        goto bad_elf;
    }

    struct proghdr __ph, *ph = &__ph;
    uint32_t vm_flags, perm, phnum;

    for (phnum = 0; phnum < elf->e_phnum; ++phnum) {
        off_t phoff = elf->e_phoff + sizeof(struct proghdr) * phnum;
        if ((ret = load_icode_read(fd, ph, sizeof(struct proghdr), phoff)) != 0) {
            goto bad_cleanup_mmap;
        }

        // 这一段不需要加载
        if (ph->p_type != ELF_PT_LOAD || ph->p_filesz == 0) {
            continue ;
        }

        if (ph->p_filesz > ph->p_memsz) {
            ret = -E_INVAL_ELF;
            goto bad_cleanup_mmap;
        }

        vm_flags = 0, perm = PTE_U;
        if (ph->p_flags & ELF_PF_X) vm_flags |= VM_EXEC;
        if (ph->p_flags & ELF_PF_W) vm_flags |= VM_WRITE;
        if (ph->p_flags & ELF_PF_R) vm_flags |= VM_READ;
        if (vm_flags & VM_WRITE) perm |= PTE_W;

        if ((ret = mm_map(mm, ph->p_va, ph->p_memsz, vm_flags, NULL)) != 0) {
            goto bad_cleanup_mmap;
        }

        off_t offset = ph->p_offset;
        size_t off, size;
        uintptr_t start = ph->p_va, end = ph->p_va + ph->p_filesz, la = ROUNDDOWN(start, PGSIZE);

        ret = -E_NO_MEM;

        while (start < end) {
            if ((page = pgdir_alloc_page(mm->pgdir, la, perm)) == NULL) {
                ret = -E_NO_MEM;
                goto bad_cleanup_mmap;
            }

            off = start - la, size = PGSIZE - off, la += PGSIZE;
            if (end < la) {
                size -= la - end;
            }
            if ((ret = load_icode_read(fd, page2kva(page) + off, size, offset)) != 0) {
                goto bad_cleanup_mmap;
            }

            start += size, offset += size;
        }

        end = ph->p_va + ph->p_memsz;

        if (start < la) {
            if (start == end) {
                continue ;
            }
            off = start + PGSIZE - la, size = PGSIZE - off;
            if (end < la) {
                size -= la - end;
            }
            memset(page2kva(page) + off, 0, size);
            start += size;
            assert((end < la && start == end) || (end >= la && start == la));
        }

        while (start < end) {
            if ((page = pgdir_alloc_page(mm->pgdir, la, perm)) == NULL) {
                ret = -E_NO_MEM;
                goto bad_cleanup_mmap;
            }

            off = start - la, size = PGSIZE - off, la += PGSIZE;
            if (end < la) {
                size -= la - end;
            }
            memset(page2kva(page) + off, 0, size);

            start += size;
        }
    }

    sysfile_close(fd);

    vm_flags = VM_READ | VM_WRITE | VM_STACK;
    if ((ret = mm_map(mm, USTACKTOP - USTACKSIZE, USTACKSIZE, vm_flags, NULL)) != 0) {
        goto bad_cleanup_mmap;
    }

    mm_count_inc(mm);
    current->mm = mm;
    current->cr3 = PADDR(mm->pgdir);
    lcr3(PADDR(mm->pgdir));

    //setup argc, argv
    uint32_t argv_size=0, i;
    for (i = 0; i < argc; i ++) {
        argv_size += strnlen(kargv[i],EXEC_MAX_ARG_LEN + 1)+1;
    }

    uintptr_t stacktop = USTACKTOP - (argv_size/sizeof(long)+1)*sizeof(long);
    char** uargv=(char **)(stacktop  - argc * sizeof(char *));

    argv_size = 0;
    for (i = 0; i < argc; i ++) {
        uargv[i] = strcpy((char *)(stacktop + argv_size ), kargv[i]);
        argv_size +=  strnlen(kargv[i],EXEC_MAX_ARG_LEN + 1)+1;
    }

    stacktop = (uintptr_t)uargv - sizeof(int);
    *(int *)stacktop = argc;

    struct trapframe *tf = current->tf;
    memset(tf, 0, sizeof(struct trapframe));
    tf->tf_cs = USER_CS;
    tf->tf_ds = tf->tf_es = tf->tf_ss = USER_DS;
    tf->tf_esp = stacktop;
    tf->tf_eip = elf->e_entry;
    tf->tf_eflags = FL_IF;
    ret = 0;
out:
    return ret;
bad_cleanup_mmap:
    exit_mmap(mm);
bad_elf:
    put_pgdir(mm);
bad_pgdir:
    mm_destroy(mm);
bad_mm:
    goto out;
}

在 execve 中，由于程序变为从文件系统中加载，需要完全重写，但是思路很简单。

  1. 调用 create_mm 为程序分配虚拟内存管理结构体。
  2. 调用 setup_pgdir 为程序建立页表。
  3. 从 fd 中调用 load_icode_read 从文件系统中读取 elf 文件头。
  4. 根据 elfhdr 中的信息，遍历所有 proghdr，根据 proghdr 中的信息，建立连续的虚拟内存映射，并设置对应的权限（读/写/执行），并使用 mm_map 将虚拟内存插入到程序的虚拟内存管理结构体中。
  5. 针对每一程序段，需要分配物理页面，然后将该程序段中的文件内容（大小为 ph_filesz）拷贝到内存中。而 ph_memsz 标识了这一段实际占用内存空间的大小，应该有 ph_filesz <= ph_memsz ，在拷贝完文件内容之后，需要将剩下的空间置为 0，这时候有可能发生没有对齐的情况，需要特殊处理。
  6. 处理完 elf 中的所有程序段之后，开始初始化用户栈，所有用户栈顶地址都是 USTACKTOP ，用户栈大小为 USTACKSIZE，这里只需要调用 mm_map 建立内存映射即可，在发生缺页的时候会自动分配物理页。也可以先手动用 pgdir_alloc_page 事先分配好物理页。
  7. 此时虚拟内存已经设置完毕，将 mm 赋值给当前进程，然后调用 lcr3 使新的页表生效。
  8. 这时候开始设置 argc 和 argv ，将运行参数拷贝到用户栈上。
  9. 最后设置 trapframe 使操作系统从中断返回后能进入用户态从 elf 入口执行用户程序。

练习 3 多级反馈队列调度算法

多级反馈队列调度算法是在 Round Robin 算法基础上增加了多个运行队列，所以首先对 struct run_queue 做一下改动，分配多个级别的调度列表。MULTI_QUEUE_NUM = 6 是指有多少级调度队列。

1
2
3
4
5
6
#define MULTI_QUEUE_NUM 6

struct run_queue {
    // ...
    list_entry_t multi_run_list[MULTI_QUEUE_NUM];
};

然后需要在进程控制块中新增一个字段表明该进程处于哪个队列：

1
2
3
4
struct proc_struct {
    // ...
    uint32_t queue_level;
};

每个进程创建时，queue_level 初始化为 0。queue_level 越大，表明优先级越低。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
#include <defs.h>
#include <list.h>
#include <proc.h>
#include <assert.h>
#include <default_sched.h>

static void
multi_init(struct run_queue *rq) {
    for (int i = 0; i < MULTI_QUEUE_NUM; ++i) {
        list_init(&(rq->multi_run_list[i]));
    }
    rq->proc_num = 0;
    rq->multi_queue_q = rq->max_time_slice;
}

static void
multi_enqueue(struct run_queue *rq, struct proc_struct *proc) {
    assert(list_empty(&(proc->run_link)));

    if (proc->time_slice == 0 && proc->queue_level + 1 < MULTI_QUEUE_NUM) {
        ++proc->queue_level;
    }

    proc->time_slice = rq->multi_queue_q << proc->queue_level;
    list_add_before(&(rq->multi_run_list[proc->queue_level]), &(proc->run_link));
    proc->rq = rq;
    rq->proc_num ++;
}

static void
multi_dequeue(struct run_queue *rq, struct proc_struct *proc) {
    assert(!list_empty(&(proc->run_link)) && proc->rq == rq);
    list_del_init(&(proc->run_link));
    rq->proc_num --;
}

static struct proc_struct *
multi_pick_next(struct run_queue *rq) {
    for (int i = 0; i < MULTI_QUEUE_NUM; ++i) {
        list_entry_t *le = list_next(&(rq->multi_run_list[i]));
        if (le != &(rq->multi_run_list[i])) {
            return le2proc(le, run_link);
        }
    }
    return NULL;
}

static void
multi_proc_tick(struct run_queue *rq, struct proc_struct *proc) {
    if (proc->time_slice > 0) {
        proc->time_slice --;
    }
    if (proc->time_slice == 0) {
        proc->need_resched = 1;
    }
}

struct sched_class default_sched_class = {
    .name = "multi_scheduler",
    .init = multi_init,
    .enqueue = multi_enqueue,
    .dequeue = multi_dequeue,
    .pick_next = multi_pick_next,
    .proc_tick = multi_proc_tick,
};

上面是 MTFQ 的实现，在初始化的时候，需要对每一级队列初始化。

在进程入队的时候，需要先判断该进程之前的时间片是否用完了，如果用完了，说明这个进程需要更多的 CPU 时间，因此需要调度进入下一级队列，然后根据队列来设置进程时间片。如果进程已经在最后一级队列，就不再往下调。

在选择下一个需要执行的进程的时候，从优先级高的队列开始遍历，如果在高优先级的队列中没有需要调度的进程，才在低优先级的队列中寻找进程。

进程的出队和时间片减少的算法和 RR 算法一样。

练习 4 修改虚拟存储中的页面置换算法

在 load_icode 函数里，预先分配三页物理帧给进程：

1
2
3
4
5
6
7
if ((ret = mm_map(mm, USTACKTOP - USTACKSIZE, USTACKSIZE, vm_flags, NULL)) != 0) {
    goto bad_cleanup_mmap;
}

assert(pgdir_alloc_page(mm->pgdir, USTACKTOP-PGSIZE , PTE_USER) != NULL);
assert(pgdir_alloc_page(mm->pgdir, USTACKTOP-2*PGSIZE , PTE_USER) != NULL);
assert(pgdir_alloc_page(mm->pgdir, USTACKTOP-3*PGSIZE , PTE_USER) != NULL);

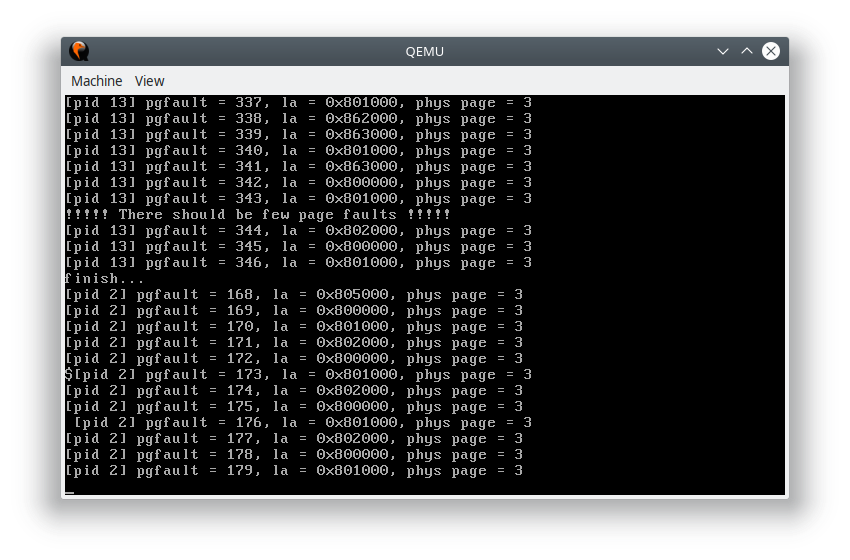

在进程控制块中，需要加入一个字段，用来记录进程的缺页次数：

1
2
3
4
struct proc_struct {
    // ...
    uint32_t pgfault;
};

然后在 do_pgfault 函数中更新这个值：

1
2
3
4
5
6
7
8
9
int
do_pgfault(struct mm_struct *mm, uint32_t error_code, uintptr_t addr) {
   // ...
   ++current->pgfault;

   ret = 0;
failed:
    return ret;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
static int _clock_init_mm(struct mm_struct *mm) {
    mm->sm_priv = NULL;
    return 0;
}

static int _clock_map_swappable(struct mm_struct *mm, uintptr_t addr,
                                struct Page *page, int tick) {
    list_entry_t *head = (list_entry_t *)mm->sm_priv;
    list_entry_t *entry = &(page->pra_page_link);
    assert(entry != NULL);
    if (head == NULL) {
        list_init(entry);
        mm->sm_priv = entry;
    } else {
        list_add_before(head, entry);
    }
    return 0;
}

static int _clock_swap_out_victim(struct mm_struct *mm, struct Page **ptr_page,
                                  int in_tick) {
    struct proc_struct* m_proc = NULL;

    for (list_entry_t *le = list_next(&proc_list); le != &proc_list; le = list_next(le)) {
        struct proc_struct *proc = le2proc(le, list_link);
        assert(proc != NULL);
        if (!proc->mm || !proc->mm->sm_priv) continue;
        if (!m_proc || proc->pgfault < m_proc->pgfault) {
            m_proc = proc;
        }
    }


    if (m_proc) mm = m_proc->mm, cprintf("[swap_out_victim] mm = %p, pid = %d\n", mm, m_proc->pid);

    list_entry_t *head = (list_entry_t *)mm->sm_priv;
    list_entry_t *p = head, *victim = NULL;

    do {
        pte_t *ptep =
            get_pte(mm->pgdir, le2page(p, pra_page_link)->pra_vaddr, 0);
        // not accessed and not dirty
        if (!(*ptep & PTE_A) && !(*ptep & PTE_D)) {
            victim = p;
            break;
        }

        p = list_next(p);
    } while (p != head);

    if (!victim) do {
            pte_t *ptep =
                get_pte(mm->pgdir, le2page(p, pra_page_link)->pra_vaddr, 0);
            // not accessed and dirty
            if (!(*ptep & PTE_A) && (*ptep & PTE_D)) {
                victim = p;
                break;
            }

            *ptep &= ~PTE_A;
            tlb_invalidate(mm->pgdir, le2page(p, pra_page_link)->pra_vaddr);

            p = list_next(p);
        } while (p != head);

    if (!victim) do {
            pte_t *ptep =
                get_pte(mm->pgdir, le2page(p, pra_page_link)->pra_vaddr, 0);
            // not accessed and not dirty
            if (!(*ptep & PTE_A) && !(*ptep & PTE_D)) {
                victim = p;
                break;
            }

            p = list_next(p);
        } while (p != head);

    if (!victim) do {
            pte_t *ptep =
                get_pte(mm->pgdir, le2page(p, pra_page_link)->pra_vaddr, 0);
            // not accessed and dirty
            if (!(*ptep & PTE_A) && (*ptep & PTE_D)) {
                victim = p;
                break;
            }

            *ptep &= ~PTE_A;
            tlb_invalidate(mm->pgdir, le2page(p, pra_page_link)->pra_vaddr);

            p = list_next(p);
        } while (p != head);

    if (list_empty(victim)) {
        mm->sm_priv = NULL;
    } else {
        mm->sm_priv = list_next(victim);
        list_del(victim);
    }

    *ptr_page = le2page(victim, pra_page_link);

    return 0;
}

在选择需要被换出的页的时候，首先遍历进程列表，找到有页可换的进程中缺页次数最少的进程，然后开始执行 Extended Clock PRA。

在普通的 Clock PRA 算法里，只考虑了页面是否被访问，但是没有考虑页面是否脏页，显然脏页换出的代价比非脏页更大，因此在 Extended Clock PRA 里，还要优先选择不是脏页的页面。

在 Extended Clock PRA 中，插入和 FIFO PRA 一样，直接插入到链表尾部。在选择需要被换出的页面的时候，从上一次被换出页的下一页开始扫描，需要至多四趟扫描：

  1. 寻找没被访问 (PTE_A == 0) 而且没被修改的非脏页 (PTE_D == 0)，其中 PTE_A 和 PTE_D 都是 CPU 硬件置位的。
  2. 寻找没被访问 (PTE_A == 0) 的脏页 (PTE_D == 1)，并且将途中扫描到的页面的 PTE_A 都修改为 0
  3. 重复 1
  4. 重复 2

为了实现定时清空缺页次数统计的要求，需要在定时器中断中调用 Swap Manager 的函数：

1
2
3
4
5
6
7
8
9
case IRQ_OFFSET + IRQ_TIMER:
    ++ticks;
    assert(current != NULL);
    if (ticks % 1000 == 0) { // 每 1000 ticks 调用一次
        swap_tick_event(NULL);
    }
    run_timer_list();
    break;

在 Swap Manager 中清空：

1
2
3
4
5
6
7
8
static int _clock_tick_event(struct mm_struct *mm) {
    for (list_entry_t *le = list_next(&proc_list); le != &proc_list; le = list_next(le)) {
        struct proc_struct *proc = le2proc(le, list_link);
        proc->pgfault = 0;
    }
    return 0;
}

需要注意的是，每个进程都有自己的交换页面队列。

实验思考

在 ucore 中，其实并没有对用户进程 swap 做任何处理。由于 swap 的偏移量由虚拟地址简单计算得出，因此对于用户栈而言，其地址过大，导致 swap 中找不到位置存放。经过计算，如果不修改用户栈顶地址，则需要 22 * 128 MB = 2.75 GB 的 swap 空间（在 Makefile 中调整 dd 命令的 count 参数）；如果需要避免过大的 swap 占用，可以简单将用户栈顶地址调小。

但是这样会有另外一个问题：由于每个进程的虚拟地址都是一样的，因此不同进程的同一地址的页面会交换到同一个地方，造成错误。

使用地址来计算 swap 偏移有根本上的错误，无论是使用虚拟地址还是物理地址，因为同一个地址都有可能被多个进程同时使用。因此，需要另外的机制分配 swap 空间。

为了同时解决以上两个问题，简单起见可以使用 bitmap 来分配 swap 空间。在 swapfs 中分配一个 bitmap 用来记录 swap 分区中已被使用的区域，在需要换出页面的时候申请一块。在换入页面的时候释放一块。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
static int *swap_bitmap;
static int free_swap;

void
swapfs_init(void) {
    static_assert((PGSIZE % SECTSIZE) == 0);
    if (!ide_device_valid(SWAP_DEV_NO)) {
        panic("swap fs isn't available.\n");
    }
    max_swap_offset = ide_device_size(SWAP_DEV_NO) / (PGSIZE / SECTSIZE);

    free_swap = max_swap_offset;
    swap_bitmap = kmalloc(max_swap_offset / 8);
    memset(swap_bitmap, 0, free_swap);
    --free_swap;
    cprintf("[swapfs_init] free_swap = %d\n", free_swap);
}

swap_entry_t get_swap_entry() {
    swap_entry_t entry;
    if (!free_swap) {
        panic("no free swap space!!!\n");
    }
    for (int i = 1; i < max_swap_offset; ++i) {
        if (!test_bit(i, swap_bitmap)) {
            set_bit(i, swap_bitmap);
            --free_swap;
            entry = i << 8;
            return entry;
        }
    }

    return 0;
}

void free_swap_entry(swap_entry_t entry) {
    clear_bit(swap_offset(entry), swap_bitmap);
    ++free_swap;
}

这里 bitmap 分配了 1024 个 int 的大小，也就是 4 * 8 * 1024 = 32768 个比特位，有 32768 页可用来 swap，这是因为 swap.img 有 128 MB，每页大小 4 KB，因此有 32768 页可以交换。

然后修改 swap_in 和 swap_out 函数：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
int
swap_out(struct mm_struct *mm, int n, int in_tick)
{
     int i;
     for (i = 0; i != n; ++ i)
     {
          uintptr_t v;
          struct Page *page;
          // cprintf("i %d, SWAP: call swap_out_victim\n",i);
          int r = sm->swap_out_victim(mm, &page, in_tick);
          if (r != 0) {
                    cprintf("i %d, swap_out: call swap_out_victim failed\n",i);
                  break;
          }
          //assert(!PageReserved(page));

          // cprintf("SWAP: choose victim page 0x%08x\n", page);

          v=page->pra_vaddr;

          pte_t *ptep = get_pte(mm->pgdir, v, 0);
          assert((*ptep & PTE_P) != 0);
          swap_entry_t entry = get_swap_entry(); // 改为从分配器中获取，不是地址

          if (swapfs_write(entry , page) != 0) {
               cprintf("SWAP: failed to save\n");
               sm->map_swappable(mm, v, page, 0);
               continue;
          }
          else {
               *ptep = entry;
               free_page(page);
          }

          tlb_invalidate(mm->pgdir, v);
     }
     return i;
}

int
swap_in(struct mm_struct *mm, uintptr_t addr, struct Page **ptr_result)
{
     struct Page *result = alloc_page();
     assert(result!=NULL);

     pte_t *ptep = get_pte(mm->pgdir, addr, 0);
     int r;
     if ((r = swapfs_read((*ptep), result)) != 0)
     {
        assert(r!=0);
     }
     free_swap_entry(*ptep); // 释放 swap 空间
     *ptr_result=result;
     return 0;
}

关于三个物理帧的要求，也可以理解为整个进程包括代码段、BSS 段只能使用 3 个物理帧。在这种情况下，需要统计每个进程使用的物理页面才能进行限制。同时，由于在 fork 的时候，有可能有一部分的页面在 swap 分区上，从而在 copy_range 的时候不会被拷贝，需要改造 copy_range 复制处于 swap 分区上的页面。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
int
copy_range(pde_t *to, pde_t *from, uintptr_t start, uintptr_t end, bool share) {
    assert(start % PGSIZE == 0 && end % PGSIZE == 0);
    assert(USER_ACCESS(start, end));
    // copy content by page unit.

    do {
        //call get_pte to find process A's pte according to the addr start
        pte_t *ptep = get_pte(from, start, 0), *nptep;
        if (ptep == NULL) {
            start = ROUNDDOWN(start + PTSIZE, PTSIZE);
            continue ;
        }

        //call get_pte to find process B's pte according to the addr start. If pte is NULL, just alloc a PT
        if (*ptep & PTE_P) {
            // ....
        } else {
            if ((nptep = get_pte(to, start, 1)) == NULL) {
                return -E_NO_MEM;
            }
            *nptep = *ptep;
            if (*nptep != 0) {
                // need to copy swap
                struct Page* page = alloc_page();
                swapfs_read(*nptep, page);
                swap_entry_t entry = get_swap_entry();
                swapfs_write(entry, page);
                *nptep = entry;
                free_page(page);
            }
        }
        start += PGSIZE;
    } while (start != 0 && start < end);
    return 0;
}

最后，在进程退出的时候，也需要删除其所占用的 swap 空间。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
static inline void
page_remove_pte(pde_t *pgdir, uintptr_t la, pte_t *ptep) {
    if (*ptep & PTE_P) {
        struct Page *page = pte2page(*ptep);
        if (page_ref_dec(page) == 0) {
            free_page(page);
        }
        *ptep = 0;
        tlb_invalidate(pgdir, la);
    } else {
        // this is a swap page
        free_swap_entry(*ptep);
        *ptep = 0;
        tlb_invalidate(pgdir, la);
    }
}

为了统计使用物理帧的情况，需要在 struct mm_struct 中增加字段，并在分配页和释放页的时候同步更新，并且在超出使用限制的时候将多余的页面交换出去，从而达到限制每个进程的页面数的目的（用来测试交换功能，此时每个进程都以为内存只有三页物理帧可以用）。

1
2
3
4
5
6
7
8
9
10
11
12
struct mm_struct {
    list_entry_t mmap_list;        // linear list link which sorted by start addr of vma
    struct vma_struct *mmap_cache; // current accessed vma, used for speed purpose
    pde_t *pgdir;                  // the PDT of these vma
    int map_count;                 // the count of these vma
    void *sm_priv;                 // the private data for swap manager
    int mm_count;                  // the number of process which shared the mm
    semaphore_t mm_sem;            // mutex for using dup_mmap fun to duplicate the mm
    int locked_by;                 // the lock owner process's pid
    int phys_count;				// physical pages allocated to the mm
};

在申请新物理页的时候需要对 swap 信息和内存限制更新：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
struct Page *
pgdir_alloc_page(pde_t *pgdir, uintptr_t la, uint32_t perm, struct mm_struct *mm) {
    struct Page *page = alloc_page();
    if (page != NULL) {
        if (page_insert(pgdir, page, la, perm) != 0) {
            free_page(page);
            return NULL;
        }
        if (swap_init_ok){
            if(check_mm_struct!=NULL) {
                swap_map_swappable(check_mm_struct, la, page, 0);
                page->pra_vaddr=la;
                assert(page_ref(page) == 1);
                //cprintf("get No. %d  page: pra_vaddr %x, pra_link.prev %x, pra_link_next %x in pgdir_alloc_page\n", (page-pages), page->pra_vaddr,page->pra_page_link.prev, page->pra_page_link.next);
            }
            else if (mm)  {  // 统计物理页
                swap_map_swappable(mm, la, page, 0);
                page->pra_vaddr=la;
                mm->phys_count++;
                assert(page_ref(page) == 1);
            }
        }

    }
    return page;
}

检查物理页是否超出限制：

1
2
3
4
5
6
7
8
9
void
check_phys_page(struct mm_struct *mm) {
    if (!mm) return;
    if (MAX_PHYS_PAGE_PER_PROC && mm->phys_count == MAX_PHYS_PAGE_PER_PROC) {
        swap_out(mm, 1, 1);
        --mm->phys_count;
    }
}

为了检查限制物理页的程序是否正确，编写以下程序进行大量内存使用的读写：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
#include <ulib.h>
#include <stdio.h>
#include <string.h>
#include <stdlib.h>

#define ARRSIZE 100000
static int arr[ARRSIZE];

int
main(void) {
    cprintf("This program will test working set alg...\n");
    cprintf("Global arr size = %d\n", ARRSIZE);

    cprintf("!!!!! You should see many page faults !!!!!\n");
    for (int i = 0; i < ARRSIZE; ++i) {
        arr[i] = i;
    }

    cprintf("!!!!! There should be few page faults !!!!!\n");
    for (int i = 0; i < ARRSIZE; ++i) {
        arr[i % 256] = i;
    }

    cprintf("finish...\n");
}

前半部分读写范围大，在物理页限制较少的时候应该会产生大量缺页以及大量页面交换，后半部分读写范围不足一页，应该极少出现缺页。

测试结果发现确实符合预期：Screenshot_20190629_004258

可以看到每个进程使用的物理页帧都被限制在三页以内，因此会出现大量的缺页异常，而在 workset 程序中，前半部分产生的缺页异常远远大于后半部分。由于代码段和 bss 段也被限制了，因此在程序执行过程中，也会出现大量的缺页异常，用来交换代码。
