文件系统客户端作为应用或者用户访问文件系统的入口，其实现方式决定了用户最终实际能体验到的性能上限，客户端面对的情况更为复杂，代码量也不容小觑。为了充分发挥后端性能，3FS 的客户端部分经过精心设计和实现。

在了解 3FS 实现前，先介绍下并行文件系统的客户端实现方式。客户端根据实现方式和访问协议的不同，大致可以分为以下几类：

  • 内核模块：将文件系统的访问逻辑实现为 POSIX 标准内核模块，用户只需要在使用时通过 modprobe 命令将客户端内核模块加载到内核中，然后通过 mount 指令指定选项或者配置文件挂载到 VFS 系统中，即可像使用本地文件系统一样访问远端的网络并行文件系统，常用的 ls 和 vim 等工具也可以直接访问文件系统。例如 Ceph、BeeGFS、Lustre 等文件系统使用了这种方式。如果文件系统支持 NFS 或者 SMB 协议，也可以归类为这种。
  • SDK：文件系统的访问逻辑以单独的 SDK 提供，用户程序需要完全修改源代码并编译链接 SDK，显式使用 SDK 的 API 来访问文件系统，其他常用的程序例如 ls 无法直接访问，需要通过专用命令行工具或客户端。例如 HDFS、盘古等文件系统使用了这种方式。
  • 动态库/系统调用拦截：通过 LD_PRELOAD 或者修改加载器的方式在应用启动加载客户端动态库，抢占 open、read 等函数符号（原始的符号也会保存到另外的变量中），在应用调用 read 等函数时，会调用到文件系统的动态库实现的函数中，从而实现访问远端网络文件系统，适合无法修改源代码的应用程序使用。例如 Intel DAOS 或者一些学术研究文件系统使用了这种方式。
  • FUSE：将文件系统的访问逻辑实现到用户态守护进程，并通过内核 fuse 模块将文件系统以及 mount 指令挂载到内核 VFS 中，和内核模块文件系统客户端有同样的使用效果。例如 OSSFS、BeeGFS FUSE、Ceph FUSE、SeaweedFS 等文件系统使用了这种方式。

以上几种客户端实现方式从使用兼容性、开发难度、访问性能等各有优劣：

实现方式 兼容性 开发难度 性能
内核模块 好，兼容 POSIX 高，内核态代码调试维护困难 中，需要经过 VFS 和一次内核态用户态内存拷贝
SDK 差，需要修改应用源码 低，提供文件系统原生 API 即可，开发复杂度交给用户了 高，和用户程序在同一地址空间，可以实现 0 拷贝
动态库/系统调用拦截 中，不需要修改应用源码，但只适合动态加载 C 库的程序 中，需要穷举可能被调用的 C 接口，编译产物为动态库，加载时机难确定；不走挂载点，需要库实现区分目录挂载在什么文件系统下的逻辑 高，和用户程序在同一地址空间，可以实现 0 拷贝
FUSE 好，兼容 POSIX 低，和实现一个服务端程序差不多 低，需要经过 VFS 和两次内核态用户态内核拷贝

3FS 混合使用了 FUSE 和 SDK 模式：为性能不敏感的应用程序提供了 FUSE 方式访问，对有能力修改源码的应用程序提供了 USRBIO（UserSpace Ring Based IO）的类 SDK 接入访问实现 User Space Kernel Bypass IO，但元数据操作仍然走 FUSE 接口。

FUSE 实现

3FS FUSE 部分大量复用了 RPC 篇中提到的客户端实现，以使用协程操作完成 FUSE 守护进程和 3FS 服务端的通信，如果还不了解 3FS 的 RPC 实现原理，可以先阅读：DeepSeek 3FS 源码解读——RPC 篇

而 FUSE 客户端部分只需要照着 FUSE 规范实现一个符合 POSIX 接口的用户态守护进程即可。简单来说守护进程只需要链接 libfuse，设置好初始化参数，通过 fuse_session_mount 将文件系统挂载到指定挂载点中，然后进入 fuse_session_loop（多线程是 fuse_session_loop_mt） FUSE 库便会负责接收来自内核的 IO 请求，然后调用初始化时指定的函数回调指针调用 3FS 的 FUSE 实现。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
const fuse_lowlevel_ops hf3fs_oper = {
    // 节选部分 POSIX 接口...
    .mknod = hf3fs_mknod,
    .mkdir = hf3fs_mkdir,
    .unlink = hf3fs_unlink,
    .rmdir = hf3fs_rmdir,
    .symlink = hf3fs_symlink,
    .rename = hf3fs_rename,
    .link = hf3fs_link,
    .open = hf3fs_open,
    .read = hf3fs_read,
    .write = hf3fs_write,
    // ...
};

// 启动守护进程主循环
int fuseMainLoop(const String &programName,
                 bool allowOther,
                 const String &mountpoint,
                 size_t maxbufsize,
                 const String &clusterId) {
  auto &d = getFuseClientsInstance();
  // 就是 hf3fs_oper
  const auto &ops = getFuseOps();

  std::stack<std::function<void()>> onStopHooks;
  SCOPE_EXIT {
    while (!onStopHooks.empty()) {
      onStopHooks.top()();
      onStopHooks.pop();
    }
  };

  // 解析命令行参数
  struct fuse_args args = FUSE_ARGS_INIT((int)fuseArgsPtr.size(), fuseArgsPtr.data());
  // struct fuse_args args = FUSE_ARGS_INIT(argc, argv);
  struct fuse_cmdline_opts opts;
  struct fuse_loop_config *config = fuse_loop_cfg_create();
  SCOPE_EXIT { fuse_loop_cfg_destroy(config); };

  if (fuse_parse_cmdline(&args, &opts) != 0) {
    return 1;
  }

  // 初始化 FUSE 会话，设置 POSIX 操作对应的实现
  d.se = fuse_session_new(&args, &ops, sizeof(ops), NULL);
  if (d.se == nullptr) {
    return 1;
  }
  onStopHooks.push([&] { fuse_session_destroy(d.se); });

  if (fuse_set_signal_handlers(d.se) != 0) {
    return 1;
  }
  onStopHooks.push([&] { fuse_remove_signal_handlers(d.se); });

  if (fuse_session_mount(d.se, opts.mountpoint) != 0) {
    return 1;
  }

  // 进程结束回调，unmount 文件系统
  onStopHooks.push([&] { fuse_session_unmount(d.se); });

  int ret = -1;
  // 主循环
  if (opts.singlethread) {
    ret = fuse_session_loop(d.se);
  } else {
    fuse_loop_cfg_set_clone_fd(config, opts.clone_fd);
    fuse_loop_cfg_set_idle_threads(config, d.maxIdleThreads);
    fuse_loop_cfg_set_max_threads(config, d.maxThreads);
    ret = fuse_session_loop_mt(d.se, config);
  }

  return ret ? 1 : 0;
}

值得一提的是 3FS 的 FUSE 守护进程同样使用了 C++ 20 协程来完成网络通信。然而 FUSE 本身是 C 库，也不支持异步接口，因此这里存在一个协程到同步操作的转换：

1
2
3
4
5
template <typename Awaitable>
auto withRequestInfo(fuse_req_t req, Awaitable &&awaitable) {
  auto guard = RequestInfo::set(req);
  return folly::coro::blockingWait(std::forward<Awaitable>(awaitable));
}

FUSE 的请求在经过一系列检查和翻译成 3FS 请求后，会调用对应的协程函数，并使用 folly::coro::blockingWait 阻塞等待完成，例如打开文件的操作：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
void hf3fs_open(fuse_req_t req, fuse_ino_t fino, struct fuse_file_info *fi) {
  auto userInfo = UserInfo(flat::Uid(fuse_req_ctx(req)->uid), flat::Gid(fuse_req_ctx(req)->gid), d.fuseToken);

  // 判断是不是在只读挂载上打开可写文件了
  if ((fi->flags & O_WRONLY) || (fi->flags & O_RDWR) || (fi->flags & O_CREAT) || (fi->flags & O_EXCL) ||
      (fi->flags & O_TRUNC) || (fi->flags & O_APPEND)) {
    if (d.userConfig.getConfig(userInfo).readonly()) {
      fuse_reply_err(req, EROFS);
      return;
    }
  }

  auto ino = real_ino(fino);
  auto ptr = inodeOf(*fi, ino);

  Uuid session;
  if ((fi->flags & O_ACCMODE) == O_WRONLY || (fi->flags & O_ACCMODE) == O_RDWR) {
    session = meta::client::SessionId::random();
    // 阻塞同步调用 MetaClient 的 RPC 协程函数
    // 这里的 ino 是 FUSE 联合 VFS 调用 Lookup 函数查到的
    auto res = withRequestInfo(req, d.metaClient->open(userInfo, ino, std::nullopt, session, fi->flags));
    if (res.hasError()) {
      handle_error(req, res);
      return;
    }
  }

  // O_DIRECT open means direc io
  // read cached disabled && not O_NONBLOCK open (for mmap) means direct io too
  fi->direct_io =
      (fi->flags & O_DIRECT) || (!d.userConfig.getConfig(userInfo).enable_read_cache() && !(fi->flags & O_NONBLOCK))
          ? 1
          : 0;

  fi->fh = (uintptr_t)(new FileHandle{ptr, (bool)(fi->flags & O_DIRECT), session});
  fuse_reply_open(req, fi);
}

这里跟读代码的话会发现其调用了 MetaClient 或者 StorageMessenger、StorageClient 来和 3FS 服务器通信，不过一层套一层最后还是调用了 serde 类完成 RPC 操作。还不了解 RPC 实现的读者可以参考阅读 DeepSeek 3FS 源码解读——RPC 篇，只需要关注带 Serde 字样的类即可。客户端 RPC 和服务端 RPC 类似都是通过线程池完成的。简单梳理一下这里同步和异步的转换关系：

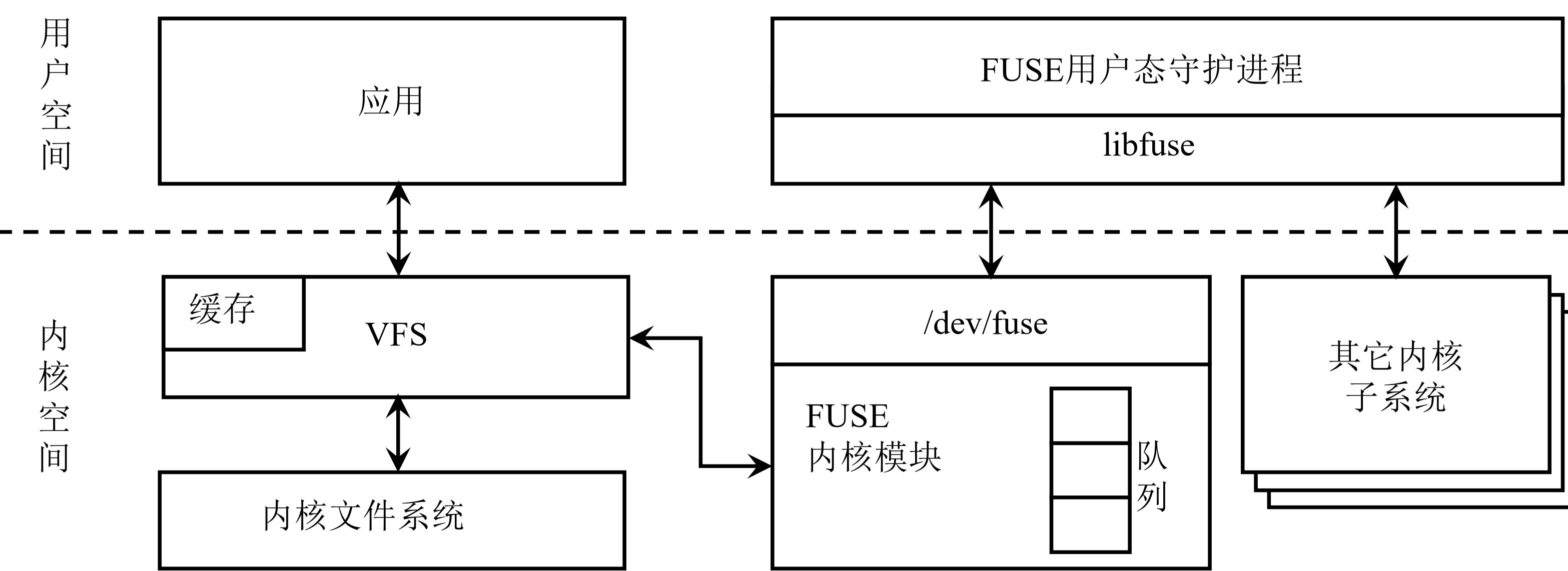

  1. 客户端调用 POSIX 系统调用陷入内核态 VFS，此处用户线程阻塞
  2. VFS 塞 IO 请求到 FUSE 队列中，唤醒阻塞在 fuse 循环中的守护进程的线程
  3. libfuse 从队列中取 IO 请求，执行 ops 对应的函数指针
  4. 函数指针执行 RPC 请求协程发起 meta 或 storage RPC call，此时 RPC 被调度到网络 IO 线程池，fuse 循环线程因 blockingWait 同步阻塞在 co_await baton
  5. 收到响应后，fuse 循环线程被唤醒，处理 RPC 响应，并通过 fuse_reply_* 系列函数通知内核 FUSE 模块对应的 IO 请求已完成，写回结果
  6. 内核 FUSE 模块找到 IO 请求对应的用户线程，唤醒用户线程，用户线程恢复执行，处理 IO 结果

RDMA 的 Buffer 由 FUSE Daemon 通过内存池分配。其他的具体的实现方法接口和逻辑细节都比较多，这里不深入解析了，对实现感兴趣的读者可以自行顺着 FuseOps.cc 中的若干 POSIX 接口开始跟读源码。另由于接入了 VFS 层，其实 FUSE 可以复用例如 Page Cache 等内核文件系统缓存机制或者 aio 等机制，当然也可以禁用。这里也比较复杂，也不再展开了。

另，一些复杂的元数据操作，例如 rm -rf，通过单独的一个 symlink 文件实现，具体分析可参考：https://mp.weixin.qq.com/s/X60PsEPeFsb-ZPKATMrWrA（文中关于 Ior 的机制不太准确，请见下文）

USRBIO 机制

从上面的分析可以看到 FUSE 操作基本都会同步阻塞线程，且单次 IO 每方向涉及到 2 次内核用户态切换以及 1~2 次内核态和用户态的内存拷贝，性能一般。为了提升读写性能和延迟，3FS 提供了 USRBIO API，可以理解为 3FS SDK，对读写性能有要求，希望实现 Zero Copy 的应用程序可以通过接入 SDK 来提升读写性能。

通过环形 SQ CQ 队列 + Pinned Memory DMA 实现 Zero Context Switch + Zero Copy IO 是目前高性能 IO 软件常用的技术方案，例如 RDMA、DPDK、io_uring、SPDK 都采用了这种设计。USRBIO 就是在这种思想下设计出来的技术方案。

抽象地来说，Ring Based IO 涉及以下要素：

  1. 工作线程和应用线程，工作线程负责处理从应用线程提交的 IO 请求，应用线程负责处理 IO 完成事件。
  2. Submission Queue（SQ，提交队列）和 Completion Queue（CQ，完成队列），一对有界环形队列，队列中的元素分别为 SQE 和 CQE，分别用于描述 IO 请求和 IO 完成事件。工作线程轮询 SQ 获取 SQE，执行 IO 请求，读写 SQE 中指定的 Buffer，将完成状态 CQE 写入 CQ；用户线程将 IO 请求写入 SQ，并轮询 CQ 获取 CQE。
  3. Pinned Memory Buffers，工作线程和应用线程都可读写的共享内存。用于存放 IO 数据，在 IO 操作完成前不可读写、不可释放。IO 请求中包含的读写区域必须是这里面的内存区域。
  4. 可选：Submission Bell 和 Completion Bell，前者用于通知 IO 工作线程有新的 IO 任务，后者用于通知应用线程有新的 IO 完成事件。采用这种机制可以实现类似事件通知的机制，避免轮询消耗 CPU。

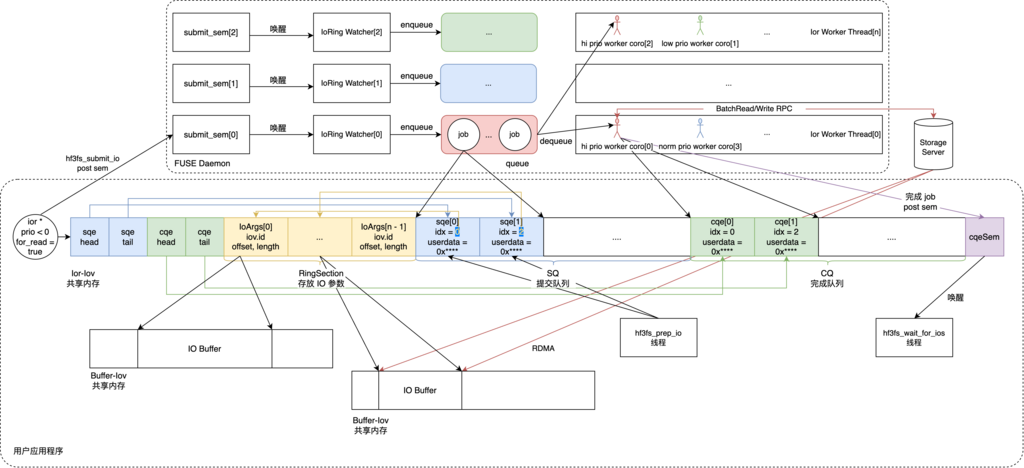

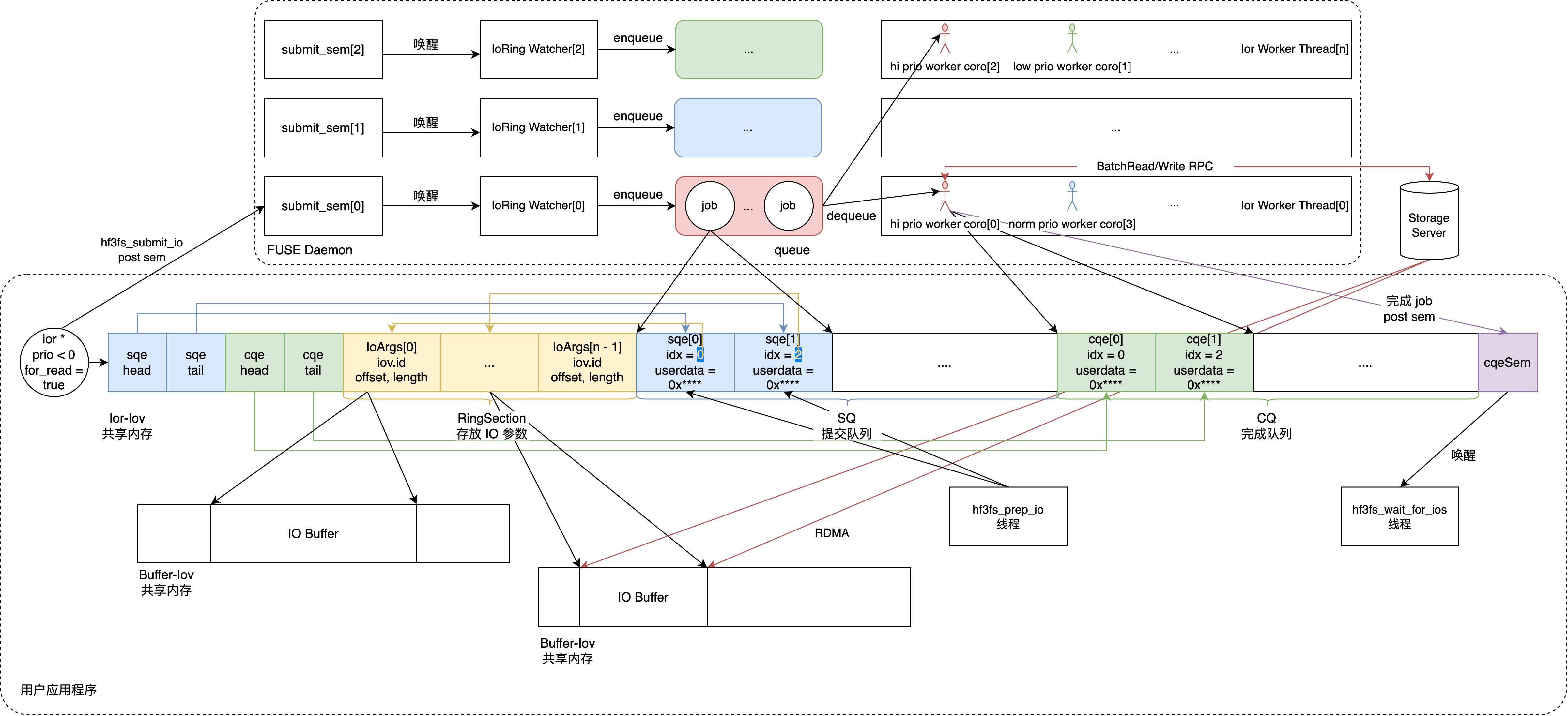

具体到 3FS，它提出了 Ior 和 Iov 的抽象，Ior 就是一个 IO Ring，只包含一些管理用的元数据属性；而 Iov 是一块共享内存的抽象，既提供了 Ior 的 SQ、CQ 共享内存管理，也提供了 Zero Copy IO Buffer 管理，总体的实现框架和关系是：

  1. 用户程序可以创建多个不同优先级的 Ior，每个 Ior 要么只负责读操作，要么只负责写操作；每一个 Ior 的实际队列存放在一段 Ior-Iov 共享内存，也就是一组 SQ、CQ；以及多个 Non-Ior Iov 文件用作 IO Buffer（实际上也是 IPC 共享内存）
    • Non-Ior Iov 文件用来作为读写数据的 pinned memory buffer，通过 UUID 索引
      • 用户提前规划好需要使用的总容量
      • 文件创建之后 FUSE Daemon 将对应内存注册成 RDMA memory buffer，进而实现整个链路的零拷贝
      • Iov 带有 Size、NUMA Node ID 等属性
    • Ior Iov 文件用来实现 IoRing
      • 用户提前规划好队列上界
      • 在整个内存区域上抽象出了提交队列和完成队列，具体布局参考上图，代码定义参考 src/fuse/IoRing.h 中的 IoRing 类
      • SQE 间接引用了 RingSection 中的项描述 IO 的目的 Buffer，Userdata 即 epoll 中的 ev.data.ptr 或者 liburing 中的 io_uring_sqe_set_data，用来找回调/协程抓手的
      • 内存的尾部是提交完成队列的 IPC 信号量，FUSE Daemon 在处理完 IO 后通过这个信号量通知到用户进程，唤醒 hf3fs_wait_for_ios 线程
  2. 一个挂载点的所有 Ior 共享 3 个 submit IPC sem
    • 这三个 sem 作为 IO 提交事件的信号量（submit sem），每一个 sem 代表一个优先级，数字越小优先级越高
    • 一旦某个 USRBIO 实例有 IO 需要提交，会通过这些信号量通知到 FUSE Daemon
    • USRBIO 处理完成 CQE 之后也通过这些信号量通知 FUSE Daemon CQ 有空余了
  3. 所有的共享内存文件在挂载点 3fs-virt/iovs/ 目录下均建有 symlink，指向 /dev/shm 下的对应文件

篇幅限制，Ior 和 Iov 的具体管理逻辑这里先不贴代码分析了，感兴趣的读者可以参考阅读蚂蚁存储团队对 Ior 和 Iov 管理代码的阅读分析：https://mp.weixin.qq.com/s/sPkqOdVA3qBAUiMQltveoQ

用户侧 USRBIO SDK 分析

用户侧的 USRBIO SDK API 实现位于 src/lib。先看看官方使用示例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
#include <hf3fs_usrbio.h>

constexpr uint64_t NUM_IOS = 1024;
constexpr uint64_t BLOCK_SIZE = (32 << 20);

int main() {
    struct hf3fs_ior ior;
    // 对应 io_uring 的 io_uring_queue_init_params
    // 注意一个 Ior 要么只读要么只写，可以创建多个 Ior
    hf3fs_iorcreate4(&ior, "/hf3fs/mount/point", NUM_IOS, true, 0, 0, -1, 0);

    struct hf3fs_iov iov;
    // 对应 io_uring 的 io_uring_register_buffers
    // 可以创建多个 Iov
    hf3fs_iovcreate(&iov, "/hf3fs/mount/point", NUM_IOS * BLOCK_SIZE, 0, -1);

    int fd = open("/hf3fs/mount/point/example.bin", O_RDONLY);
    // 对应 io_uring 的 io_uring_register_files
    hf3fs_reg_fd(fd, 0);

    for (int i = 0; i < NUM_IOS; i++) {
        // 对应 io_uring 的 io_uring_prep_{read,write}
        // 最后一个参数 nullptr 实际上就是用户自定义的上下文指针，会在 CQE 原封不动传回来
        hf3fs_prep_io(&ior, &iov, true, iov.base + i * BLOCK_SIZE, fd, i * BLOCK_SIZE, BLOCK_SIZE, nullptr);
    }

    // 下面三行对应 io_uring 的 io_uring_submit_and_wait
    hf3fs_submit_ios(&ior);

    hf3fs_cqe cqes[NUM_IOS];
    hf3fs_wait_for_ios(&ior, cqes, NUM_IOS, NUM_IOS, nullptr);
    // 这里可以根据每个 CQE 中的 userdata 取回上下文，执行一些用户自定义的逻辑

    // 对应 io_uring 一系列释放资源操作
    hf3fs_dereg_fd(fd);
    close(fd);
    hf3fs_iovdestroy(&iov);
    hf3fs_iordestroy(&ior);

    return 0;
}

需要注意的是，提交 IO 和等待 IO 完成可以不在同一个线程，但同时只能有一个线程提交 IO 和一个线程等待 IO 完成。

USRBIO SDK 主要分几个功能：

  1. Ring + Pinned Memory Buffer 管理
  2. 非 IO 关键的 Meta 操作卸载为 ioctl 调用
  3. IO 关键（如 open、close）的 Meta 操作走 VFS FUSE
  4. 读写 IO 构造请求往 SQ 塞 SQE 通知 FUSE Daemon，并等 FUSE Daemon 通知从 CQ 取 CQE

3FS 并没有实现 Polling Mode 的 Ring Based IO，而是通过 IPC 信号量来唤醒进程，这里可能是出于节省 CPU 和攒 Batch 考虑。要改成 Polling Mode 也不太困难，轮询队列的 head/tail 就可以了。

FUSE Daemon 侧 USRBIO 分析

FUSE Daemon 承担了 IoRing 的工作线程任务，在 FUSE Daemon 启动时，会启动 IoRing Workers（带取消机制，详见 https://sf-zhou.github.io/coroutine/folly_coro_cancellation.html） 和 IoRing Watchers（用于接收信号量唤醒）：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
// src/fuse/FuseClients.cc
Result<Void> FuseClients::init(...) {
  // ...
  // M:N 调度协程到线程池中
  auto &tp = client->tpg().bgThreadPool();
  auto coros = fuseConfig.batch_io_coros();
  for (int i = 0; i < coros; ++i) {
    auto exec = &tp.get(i % tp.size());
    // 此处可以在 Fuse 被关闭的时候结束执行中的请求
    // 取消机制原理详见：https://sf-zhou.github.io/coroutine/folly_coro_cancellation.html
    co_withCancellation(cancelIos.getToken(), ioRingWorker(i, coros)).scheduleOn(exec).start();
  }

  // 每个信号量一个 Watcher 线程
  ioWatches.reserve(3);
  for (int i = 0; i < 3; ++i) {
    ioWatches.emplace_back(folly::partial(&FuseClients::watch, this, i));
  }

  // ...
}

Watcher 实现比较简单，就是等信号量，然后从 IoRing 共享内存取一批 SQE，封装成一个 Job 塞入工作队列：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
void FuseClients::watch(int prio, std::stop_token stop) {
  while (!stop.stop_requested()) {
    struct timespec ts;
    if (clock_gettime(CLOCK_REALTIME, &ts) < 0) {
      continue;
    }

    auto nsec = ts.tv_nsec + jitter.load().count();
    ts.tv_nsec = nsec % 1000000000;
    ts.tv_sec += nsec / 1000000000;
    if (sem_timedwait(iors.sems[prio].get(), &ts) < 0 && errno == ETIMEDOUT) {
      continue;
    }

    auto gotJobs = false;
    do {
      gotJobs = false;

      auto n = iors.ioRings->slots.nextAvail.load();
      for (int i = 0; i < n; ++i) {
        auto ior = iors.ioRings->table[i].load();

        if (ior && ior->priority == prio) {
          auto jobs = ior->jobsToProc(config->max_jobs_per_ioring());
          for (auto &&job : jobs) {
            gotJobs = true;
            iojqs[prio]->enqueue(std::move(job));
          }
        }
      }
    } while (gotJobs);  // loop till we found no more jobs and then block in the next iter
  }
}

工作协程从工作队列取 Job 完成一批批的 SQE 操作，取任务的逻辑比较复杂，这里简单总结下：

  1. 根据自己的协程序号确定自己应该处理哪个优先级的 IO 请求，协程序号小的协程对应处理高优先级的任务，反之亦然
  2. 从自己优先级任务队列取任务执行；队列为空的话，低优先级的协程也可取高优先级的任务队列中的任务执行，但执行一次后下次就不会 Steal 任务避免自己队列饿死

执行任务的起点是：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
CoTask<Void> FuseClients::ioRingWorker(int, int) {
  // For Loop, 从队列取任务, 一个 Job 可能处理多个 SQE！
  job = co_await iojqs[prio]->co_dequeue();
  co_await job.ior->process(job.sqeProcTail,
                                  job.toProc,
                                  *storageClient,
                                  config->storage_io(),
                                  userConfig,
                                  std::move(lookupFiles),
                                  std::move(lookupBufs));
  // 如果高优队列满或是 Steal 的任务则唤醒对应 Ring
  if (iojqs[0]->full() || job.ior->priority != prio) {
          sem_post(iors.sems[job.ior->priority].get());  // wake the watchers
        } else {
          // 顺便检查当前 SQ 有没有新的任务，减少回到等待信号量的次数
          auto jobs = job.ior->jobsToProc(1);
          if (!jobs.empty()) {
            job = jobs.front();
            if (!iojqs[0]->try_enqueue(job)) {
              continue;
            }
          }
        }
}

执行任务的逻辑也比较关键和复杂，这里也不贴代码直接总结下：

  1. 调用 lookupFiles 获取这批 IO 涉及到的 Inode
  2. 调用 lookupBufs 获取这批 IO 涉及到的 Buffer Iov
  3. 根据 Ior 的读/写类型，往 PIoV 中塞入构造好的读写请求
  4. 调用 PIoV 的 executeRead 或者 executeWrite 执行读写请求。对于读和写分别有不同的并行策略，详见后面分析
  5. 收集执行结果，构造 CQE，写入 Ior 的 CQ 中，Post cqeSem 唤醒用户进程

读写并行策略分析

对于并行读写，它们在一些逻辑上是相同的：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
// 并行读
CoTryTask<void> StorageClientImpl::batchReadWithoutRetry(ClientRequestContext &requestCtx,
                                                         const std::vector<ReadIO *> &readIOs,
                                                         const flat::UserInfo &userInfo,
                                                         const ReadOptions &options) {
  // collect target/chain infos
  TargetSelectionOptions targetSelectionOptions = options.targetSelection();
  targetSelectionOptions.set_mode(options.targetSelection().mode() == TargetSelectionMode::Default
                                      ? TargetSelectionMode::LoadBalance
                                      : options.targetSelection().mode());

  std::shared_ptr<hf3fs::client::RoutingInfo const> routingInfo = getCurrentRoutingInfo();
  auto targetedOps = selectRoutingTargetForOps(requestCtx, routingInfo, targetSelectionOptions, readIOs);

  // select storage target for each IO and group by node id

  auto batches = groupOpsByNodeId(requestCtx,
                                  targetedOps,
                                  config_.traffic_control().read().max_batch_size(),
                                  config_.traffic_control().read().max_batch_bytes(),
                                  config_.traffic_control().read().random_shuffle_requests());
// ...
}

// 并行写
CoTryTask<void> StorageClientImpl::batchWriteWithoutRetry(ClientRequestContext &requestCtx,
                                                          const std::vector<WriteIO *> &writeIOs,
                                                          const flat::UserInfo &userInfo,
                                                          const WriteOptions &options) {
  // collect target/chain infos

  TargetSelectionOptions targetSelectionOptions = options.targetSelection();
  targetSelectionOptions.set_mode(options.targetSelection().mode() == TargetSelectionMode::Default
                                      ? TargetSelectionMode::HeadTarget
                                      : options.targetSelection().mode());

  std::shared_ptr<hf3fs::client::RoutingInfo const> routingInfo = getCurrentRoutingInfo();
  auto targetedIOs = selectRoutingTargetForOps(requestCtx, routingInfo, targetSelectionOptions, writeIOs);

  // select storage target for each IO and group by node id

  auto batches = groupOpsByNodeId(requestCtx,
                                  targetedIOs,
                                  config_.traffic_control().write().max_batch_size(),
                                  config_.traffic_control().write().max_batch_bytes(),
                                  config_.traffic_control().write().random_shuffle_requests());
// ...
}
  1. 根据 IO 请求的目的 Chunk 和 Chain 决定 IO 请求应该发往哪个 Storage Server；写操作必须选复制链中的头节点；读操作可以按照各种负载均衡策略任意选择链中的节点，充分聚合利用各 Storage Server 的读带宽
  2. 根据 1 中的决策，将 IO 请求分别按照目的 Storage Server 聚合起来，并在每个 Server 内再进行一次分批聚合，将请求聚合成请求 Batch
  3. 根据配置文件串行执行/并发执行 Batches，此时根据单个 Storage Server 并发收到的请求数和单个 Storage Client 总的并发发送请求数进行限流

Batch 间可以根据配置文件串行或者调用 collectAllRange 并发执行：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
template <typename Op, typename Ops = std::vector<Op *>>
CoTask<void> processBatches(const std::vector<std::pair<NodeId, Ops>> &batches, auto &&func, bool parallel) {
  std::vector<CoTask<bool>> tasks;
  if (parallel) tasks.reserve(batches.size());

  for (size_t index = 0; index < batches.size(); index++) {
    const auto &[nodeId, ops] = batches[index];
    if (!ops.empty()) {
      if (parallel) {
        tasks.push_back(func(index, nodeId, ops));
      } else {
        co_await func(index, nodeId, ops);
      }
    }
  }

  if (parallel) co_await folly::coro::collectAllRange(std::move(tasks));
}

// StorageClientImpl::batchReadWithoutRetry
  bool parallelProcessing = config_.traffic_control().read().process_batches_in_parallel();
  co_await processBatches<ReadIO>(batches, sendReq, parallelProcessing);

// StorageClientImpl::batchWriteWithoutRetry
  bool parallelProcessing = config_.traffic_control().write().process_batches_in_parallel();
  co_await processBatches<WriteIO>(batches, sendReq, parallelProcessing);

然而在具体执行读写操作时，它们实际发往 Storage Server 的请求会根据读写不同而有所不同。

并行读策略分析

对于并行读请求，会将每一批的请求，组装成一个单独的 BatchRead 请求：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59

// 组装 BatchRead 请求
template <>
typename hf3fs::storage::BatchReadReq buildBatchRequest(const ClientRequestContext &requestCtx,
                                                        const ClientId &clientId,
                                                        std::atomic_uint64_t &nextRequestId,
                                                        const StorageClient::Config &config,
                                                        const ReadOptions &options,
                                                        const flat::UserInfo &userInfo,
                                                        const std::vector<ReadIO *> &ops) {
  std::vector<hf3fs::storage::ReadIO> payloads;
  payloads.reserve(ops.size());
  size_t requestedBytes = 0;
  auto requestTagSet = monitor::instanceTagSet("batchRead");
  auto tagged_bytes_per_operation = bytes_per_operation.getRecoderWithTag(requestTagSet);

  hf3fs::storage::RequestId requestId(nextRequestId.fetch_add(1));
  hf3fs::storage::MessageTag tag{clientId, requestId};

  for (auto &op : ops) {
    hf3fs::storage::GlobalKey key{op->routingTarget.getVersionedChainId(), op->chunkId};

    size_t offset = op->data - op->buffer->data();
    auto iobuf = op->buffer->subrange(offset, op->length);

    requestedBytes += op->length;
    tagged_bytes_per_operation->addSample(op->length);

    op->requestId = requestId;
    payloads.push_back({op->offset, op->length, std::move(key), iobuf.toRemoteBuf()});
  }

  // 设置一些 metrics 和请求 Flag

  return hf3fs::storage::BatchReadReq{std::move(payloads),
                                      tag,
                                      requestCtx.retryCount,
                                      userInfo,
                                      featureFlags,
                                      checksumType,
                                      requestCtx.debugFlags};
}

// StorageClientImpl::batchReadWithoutRetry 实际执行的请求逻辑
auto batchReq = buildBatchRequest<ReadIO, BatchReadReq>(requestCtx,
                                                            clientId_,
                                                            nextRequestId_,
                                                            config_,
                                                            options,
                                                            userInfo,
                                                            batchIOs);

auto response =
        co_await sendBatchRequest<ReadIO, BatchReadReq, BatchReadRsp, &StorageMessenger::batchRead>(messenger_,
                                                                                                    requestCtx,
                                                                                                    routingInfo,
                                                                                                    nodeId,
                                                                                                    batchReq,
                                                                                                    batchIOs);

就是简单地将一个 Batch 中的 ReadIO 组装到一个 BatchRead 请求中。

并行写策略分析

写只有 Batch 间的并发，Batch 内串行执行：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
// StorageClientImpl::batchWriteWithoutRetry 中实际执行的逻辑
if (!allocateChannelsForOps(chanAllocator_, batchIOs, false /*reallocate*/)) {
      XLOGF(WARN,
            "Cannot allocate channel ids for {} write IOs, first IO {}",
            batchIOs.size(),
            fmt::ptr(batchIOs.front()));
      setErrorCodeOfOps(batchIOs, StorageClientCode::kResourceBusy);
      co_return false;
    }

    // log the waiting time before communication starts
    requestCtx.logWaitingTime();

    auto statusCode =
        co_await sendWriteRequestsSequentially(requestCtx, batchIOs, routingInfo, nodeId, userInfo, options);

总结

3FS 的客户端实现复杂程度不亚于其服务端，主要复杂在 FUSE 和 USRBIO 的 IPC、FUSE 本身对于 IO 请求的批处理逻辑。尽管从设计思想看客户端的实现思路比较简洁，但其中涉及到大量的跨进程、跨线程同步，以及各种提升性能的技巧，以及多个 Ior 和 Iov 的管理，实现细节非常繁琐。

个人感觉 FUSE Daemon 在此处起到了类似 Agent 的作用，收敛了网络线程避免创建太多 QP 和提供集中式元数据缓存减少 Meta RPC。未来有机会扩展成 P2P 的客户端数据缓存，支持 BatchRead 从另外的客户端内存中读取数据，进一步释放读性能。

另外，篇幅限制本文还有许多设计实现讨论未能涉及，例如还没提及 3FS 还对 USRBIO 封装了 Python 接口，还没有分析选择 Target 的详细策略等，对更多细节感兴趣的读者可以继续阅读蚂蚁存储团队的文章：https://mp.weixin.qq.com/s/sPkqOdVA3qBAUiMQltveoQ ，他们也在其中讨论了客户端设计的考量和权衡
